在SOLIDWROKS中, 我們從 3D 幾何體創建 2D 截面，或使用截面上的平坦曲面或草圖定義分析所需的實體。我們可以使用 2D 簡化 PropertyManager 來創建截面。

切割實體
 我們可以使用截面平面分割實體以創建 2D 物體

對于下面顯示的圓盤平面應力示例，可使用上視基準面從 3D 幾何體提取 2D 模型。

對于螺栓螺母連接的軸對稱示例，可選擇切割實體和旋轉軸的任何平面。

螺栓頭和螺紋的螺旋圖案不會建模。


使用平坦曲面或草圖
 我們可以在截面平面上創建平面區域體或草圖，以創建 2D 截面。

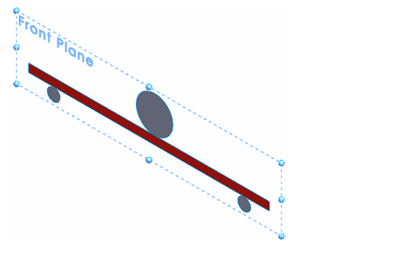

示例顯示在截面平面上創建曲面實體時，對受到平面應力的平板進行的三點折彎測試。
